Transformers u Enerġija: Effiċjenza fis-Sistemi elettriċi

Transformershuma fost l-aktar apparati kwieti iżda l-aktar importanti fis-sistemi tal-enerġija moderni. Jagħmluha prattika li l-elettriku jiċċaqlaq fuq distanzi twal, iwassal vultaġġ użabbli lid-djar u n-negozji, u jżommu n-netwerks tad-distribuzzjoni tal-enerġija stabbli u effiċjenti. Għal kull min hu interessat fl-inġinerija elettrika, fehimtransformers u qawwahija pedament b'saħħtu biex nifhmu kif l-elettriku jilħaq it-tagħmir li nużaw kuljum.

It-trasformaturi jibdlu l-vultaġġ tal-kurrent alternanti minn livell għal ieħor sabiex l-elettriku jkun jista’ jiġi trażmess, imqassam u użat b’mod sigur. F'termini sempliċi, jistgħu "jżidu" vultaġġ għal trażmissjoni effiċjenti fuq distanza twila jew "inaqqas" vultaġġ għal użu prattiku f'bini, magni u apparati. Dan il-kontroll tal-vultaġġ huwa ċentrali għall-konverżjoni tal-enerġija fuq in-netwerks elettriċi.

Transformer ma joħloqx enerġija. Minflok, tittrasferixxi l-enerġija elettrika minn ċirkwit għal ieħor permezz ta 'induzzjoni manjetika. Fi transformer ideali, il-qawwa li tidħol hija kważi l-istess bħall-qawwa li toħroġ, għalkemm it-trasformaturi elettriċi tad-dinja reali dejjem ikollhom xi telf.

Huwa għalhekk li d-disinn tat-transformer jiffoka tant fuq l-effiċjenza, il-kontroll tas-sħana, l-insulazzjoni u l-kwalità tal-materjal.

Ħafna transformers jużaw żewġ kolji jew aktar ta 'wajer imgeżwer madwar qalba manjetika.

Il-coil tad-dħul jissejjaħ il-koljatura primarja, u l-coil tal-ħruġ jissejjaħ il-koljatura sekondarja. Meta l-kurrent alternanti jgħaddi mill-istralċ primarju, joħloq kamp manjetiku li jinbidel fil-qalba, li jinduċi vultaġġ fl-istralċ sekondarju.

Ir-relazzjoni bejn in-numru ta 'dawriet f'kull stralċ tiddetermina jekk it-transformer iżidx jew inaqqasx il-vultaġġ. Jekk l-istralċ sekondarju għandu aktar dawriet mill-istralċ primarju, it-transformeriżid il-vultaġġ. Jekk ikollu inqas dawriet, it-transformerpassi vultaġġ 'l isfel. (Step-up vs. Step-down Transformers)

Dan il-kunċett sempliċi għandu valur prattiku enormi. Billi jgħollu l-vultaġġ għat-trażmissjoni, l-utilitajiet jistgħu jnaqqsu l-kurrent għall-istess ammont ta 'enerġija. Kurrent aktar baxx ifisser telf ta 'reżistenza aktar baxx fil-linji, li jtejjeb l-effiċjenza madwar il-grilja. Aktar tard, it-trasformaturi tal-enerġija u t-trasformaturi tad-distribuzzjoni jerġgħu jnaqqsu l-vultaġġ sabiex ikunu jistgħu jintużaw minn fabbriki, bini kummerċjali, distretti, u apparati individwali.

L-effiċjenza hija importanti għaliex anke telf żgħir isir sinifikanti meta ammonti kbar ta 'enerġija jiċċaqalqu minn sistemi ta' enerġija kontinwament. Transformer li jopera b'mod aktar effiċjenti jaħli inqas enerġija bħala sħana, inaqqas l-ispejjeż operattivi, u jappoġġja netwerk elettriku aktar affidabbli.

Fid-distribuzzjoni tal-enerġija, li jista 'jinfluwenza kollox mill-prestazzjoni tal-utilità sal-ħajja tat-tagħmir.

L-aktar telf komuni tat-trasformaturi jaqgħu f'żewġ kategoriji wesgħin (It-Telf tat-Transformer tal-Enerġija Spjegat):

Telf fil-qalba:Dawn iseħħu fil-qalba manjetika kull meta t-transformer jiġi enerġizzat, anke jekk ftit jew l-ebda tagħbija tkun imqabbda. Huma influwenzati mill-materjal tal-qalba, disinn manjetiku, u vultaġġ operattiv.

Telf tar-ram:Dawn jiġri minħabba li l-kurrent li jgħaddi mill-koljaturi jiltaqa 'ma' reżistenza. Dawn jiżdiedu hekk kif tiżdied it-tagħbija elettrika.

Telf mitluf:Dawn huma kkawżati minn fluss ta 'tnixxija u kurrenti li jiċċirkolaw f'partijiet konduttivi fil-qrib.

Telf dielettriku:Dawn iseħħu f'materjali ta 'insulazzjoni u jsiru aktar importanti f'vultaġġi ogħla.

Disinn tajjeb tat-transformer jibbilanċja dan it-telf ibbażat fuq kif se jintuża t-tagħmir. Transformer li huwa enerġizzat madwar l-arloġġ iżda mgħobbi ħafif jista 'jkollu bżonn ta' telf ta 'qalba speċjalment baxx. Transformer li jġorr tagħbijiet industrijali tqal jista 'jkollu bżonn ta' stralċ u sistemi ta 'tkessiħ iddisinjati biex jimmaniġġjaw is-sħana relatata mat-tagħbija.

Transformers tal-enerġijahuma essenzjali minħabba li t-trażmissjoni ta 'vultaġġ għoli hija ferm aktar effiċjenti milli tibgħat l-istess qawwa b'vultaġġ baxx. Billi jżidu l-vultaġġ f'siti ta 'ġenerazzjoni u jnaqqsuh ħdejn punti ta' konsum, is-sistemi tal-enerġija jnaqqsu t-telf tal-linja u jagħmlu l-kunsinna tal-elettriku fuq skala kbira prattika. Mingħajr din it-trasformazzjoni tal-vultaġġ, grids reġjonali u nazzjonali moderni jkunu ħafna inqas effiċjenti.

Immaġina li tipprova twassal l-elettriku minn impjant tal-enerġija għal belt billi tuża biss vultaġġ baxx. Il-kurrent jeħtieġ li jkun estremament għoli, u l-enerġija mitlufa peress li s-sħana fil-kondutturi titla 'f'daqqa. It-trasformaturi jsolvu din il-problema billi jippermettu lill-inġiniera jagħżlu livelli ta 'vultaġġ li jaqblu għal kull stadju tas-sistema.

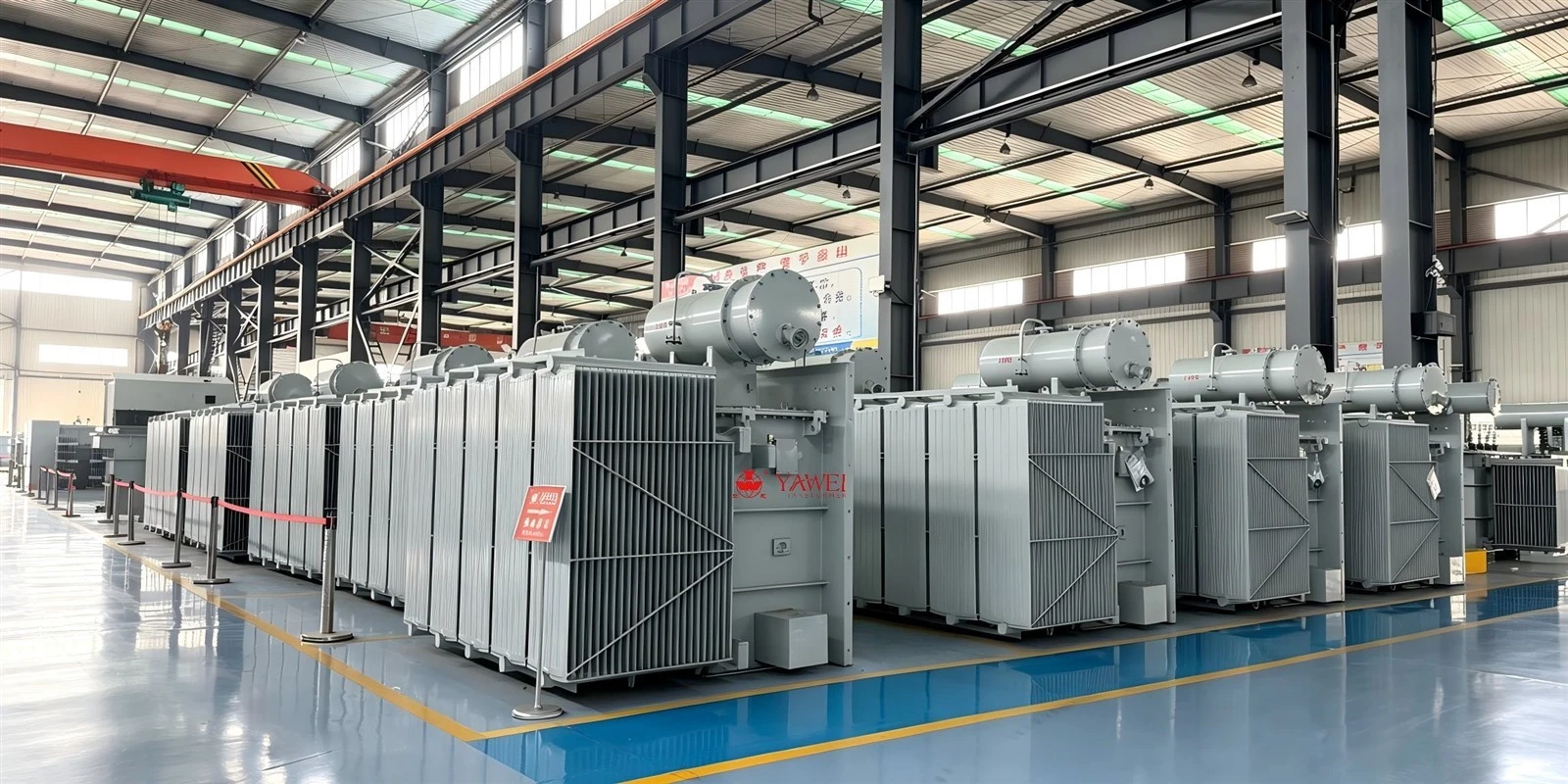

F'netwerk tipiku, transformers kbar ta 'enerġija jgħaqqdu impjanti ta' ġenerazzjoni għal linji ta 'trażmissjoni.Transformers ta' substationimbagħad tnaqqas il-vultaġġ għal sub-trasmissjoni jew distribuzzjoni lokali. IżgħarTransformers tad-distribuzzjoniinaqqas il-vultaġġ mill-ġdid għal djar, uffiċċji, skejjel, sptarijiet, workshops, u spazji tal-bejgħ bl-imnut.

Dan l-approċċ f'saffi huwa raġuni waħda li l-inġinerija elettrika tittratta t-trasformaturi bħala infrastruttura ewlenija. Mhumiex biss kaxxi passivi fis-substations; huma apparati strateġiċi li jgħinu biex jiddeterminaw kif l-enerġija tiċċaqlaq b'mod effiċjenti u sikur.

Id-differenza bejn it-trasformaturi step-up u step-down hija faċli biex tinftiehem, iżda l-applikazzjonijiet tagħhom huma wiesgħa.

Transformers step-upiżżid il-vultaġġ u tnaqqas il-kurrent. Huma komunement użati ħdejn sorsi ta 'ġenerazzjoni ta' enerġija, inklużi impjanti kbar u installazzjonijiet ta 'enerġija rinnovabbli, sabiex l-elettriku jista' jivvjaġġa b'mod effiċjenti fuq linji ta 'trażmissjoni.

Transformers step-downtnaqqas il-vultaġġ u żżid il-kurrent. Jintużaw eqreb lejn il-punt finali tal-konsum, fejn it-tagħmir jeħtieġ livelli ta 'vultaġġ aktar baxxi, aktar sikuri u aktar użabbli.

Eżempji komuni jinkludu:

Substazzjonijiet ta' utilità:Transformers kbar jaġġustaw il-vultaġġ bejn in-netwerks ta 'trasmissjoni u distribuzzjoni.

Distribuzzjoni tal-enerġija fil-viċinat:It-trasformaturi elettriċi immuntati fuq l-arblu jew fuq il-kuxxinett inaqqsu l-vultaġġ għal użu residenzjali u kummerċjali żgħir.

Faċilitajiet industrijali:Transformers dedikati jfornu makkinarju, muturi, sistemi ta 'kontroll, u tagħmir speċjalizzat.

Apparat elettroniku:Transformers iżgħar jew provvisti ta 'enerġija bbażati fuq transformer jadattaw vultaġġ għal chargers, apparat, u ċirkwiti ta' vultaġġ baxx.

Kull eżempju jirrifletti l-istess prinċipju ewlieni: l-elettriku jsir aktar utli meta l-vultaġġ ikun imqabbel mal-kompitu.

Effiċjenza tat-trasformaturimhix biss dwar it-teorija elettrika. Jiddependi ħafna fuq il-kostruzzjoni fiżika. Materjali tal-qalba, kondutturi tal-istralċ, insulazzjoni, metodi ta 'tkessiħ, u disinn mekkaniku kollha jaffettwaw il-prestazzjoni.

Kwalità għoljaqlub manjetiċijgħin biex jitnaqqas it-telf matul manjetizzazzjoni. Il-qlub tal-azzar laminat, pereżempju, huma ddisinjati biex inaqqsu l-kurrenti li jiċċirkolaw ġewwa l-qalba. Il-materjali tal-istralċ iridu jġorru kurrent b'reżistenza minima filwaqt li jitwaħħlu fil-limiti tad-daqs, l-ispiża u termali.

Insulazzjonigħandu jiflaħ stress elettriku u temperatura fuq perjodi twal ta 'servizz.

Tkessiħhuwa fattur ewlieni ieħor. Hekk kif joperaw it-trasformaturi, it-telf jidher bħala sħana. Jekk is-sħana ma tiġix ġestita, l-insulazzjoni tista 'tiddegrada aktar malajr, l-effiċjenza tista' taqa', u r-riskju ta 'falliment jista' jiżdied. Skont id-daqs u l-applikazzjoni, it-trasformaturi jistgħu jużaw tkessiħ tal-arja, tkessiħ taż-żejt, radjaturi, fannijiet, jew sistemi ta 'ġestjoni termali aktar avvanzati.

Mod prattiku biex wieħed jaħseb dwar id-disinn tat-transformer huwa li kull komponent jappoġġja għan wieħed jew aktar:

Ittrasferixxi l-qawwa b'telf minimu

Żomm insulazzjoni sigura bejn il-livelli tal-vultaġġ

Ikkontrolla s-sħana waqt it-tħaddim normali u l-ogħla livell

Waħħal l-ispazju fiżiku disponibbli

Jiflaħ stress elettriku u mekkaniku

Ipprovdi servizz affidabbli maż-żmien

Dawn il-prijoritajiet spiss jinvolvu kompromessi. Transformer effiċjenti ħafna jista 'jeħtieġ materjali aħjar jew disinn akbar. Transformer kompatt jista 'jkollu bżonn tkessiħ bir-reqqa. Transformer għal ambjenti ħarxa jista 'jkollu bżonn protezzjoni aktar b'saħħitha tal-kompartiment u ppjanar ta' insulazzjoni.

It-trasformaturi jappoġġjaw distribuzzjoni tal-enerġija affidabbli billi jqabblu l-vultaġġ ma 'kull parti tan-netwerk elettriku u jiżolaw ċirkwiti fejn meħtieġ.

Dan jgħin lill-utilitajiet u lill-maniġers tal-faċilitajiet iwasslu l-elettriku f'livelli li jistgħu jintużaw filwaqt li jimmaniġġjaw is-sikurezza, il-kapaċità u l-kompatibilità tat-tagħmir. Meta t-trasformaturi jintgħażlu u jinżammu sew, inaqqsu l-istress fuq is-sistemi konnessi u jtejbu l-istabbiltà ġenerali tan-netwerk.

L-affidabbiltà tibda b'daqs korrett. Transformer li jkun mgħobbi żżejjed b'mod konsistenti jista' jaħraq u jixjieħ aktar malajr. Transformer li huwa ferm akbar milli meħtieġ jista 'jkun inqas ekonomiku u jista' ma joperax fl-aħjar punt ta 'effiċjenza tiegħu. Il-profil tat-tagħbija, it-tkabbir mistenni, iċ-ċiklu tad-dazju, u l-kundizzjonijiet ambjentali kollha għandhom jinfluwenzaw l-għażla.

Il-manutenzjoni hija wkoll importanti. L-ispezzjonijiet jistgħu jidentifikaw sħana żejda, tnixxijiet taż-żejt, storbju mhux tas-soltu, bushings bil-ħsara, konnessjonijiet maħlula, jew tħassib dwar l-insulazzjoni qabel ma jsiru fallimenti serji. F'installazzjonijiet akbar, l-ittestjar jista 'jinkludi reżistenza għall-insulazzjoni, kontrolli tal-proporzjon tad-dawriet, analiżi taż-żejt, immaġini termali, u monitoraġġ tat-tagħbija.

Għas-sidien tal-bini u l-inġiniera, it-teħid prattiku huwa sempliċi: l-affidabilità tat-transformer mhix biss speċifikazzjoni tal-prodott. Huwa r-riżultat ta 'disinn tajjeb tas-sistema, installazzjoni xierqa, tagħbija realistika, u attenzjoni kontinwa.

It-trasformaturi elettriċi jiġu f'ħafna forom, iżda bosta kategoriji jidhru ta 'spiss fis-sistemi tal-enerġija u d-distribuzzjoni tal-enerġija.

It-trasformaturi tal-enerġija huma tipikament użati f'livelli ta 'vultaġġ ogħla f'netwerks ta' trasmissjoni u substazzjonijiet kbar. Huma mibnija għal trasferiment sostanzjali ta 'enerġija u ħafna drabi huma ottimizzati għal effiċjenza għolja taħt tħaddim qawwi u kontinwu. Minħabba li għandhom rwol kritiku fil-prestazzjoni tal-grilja, id-disinn, il-protezzjoni u l-manutenzjoni tagħhom huma speċjalment importanti.

It-trasformaturi tad-distribuzzjoni joperaw eqreb tal-utenti finali. Ix-xogħol tagħhom huwa li jnaqqsu l-vultaġġ għal livelli adattati għall-bini, distretti, u infrastruttura lokali. Jistgħu jiġu mmuntati fuq arbli, imqiegħda fuq pads, jew installati ġewwa skont l-applikazzjoni.

It-trasformaturi tal-iżolament jittrasferixxu l-qawwa filwaqt li jisseparaw żewġ ċirkwiti elettrikament. Jistgħu jtejbu s-sigurtà, inaqqsu ċerti tipi ta 'ħoss elettriku, u jipproteġu tagħmir sensittiv f'applikazzjonijiet speċifiċi.

Transformers tal-kurrent u transformers tal-vultaġġjippermettu miters, relays, u tagħmir ta 'kontroll biex jimmonitorjaw ċirkwiti ta' kurrent għoli jew ta 'vultaġġ għoli b'mod sikur. Huma essenzjali għall-kejl, il-protezzjoni u l-awtomazzjoni fl-inġinerija elettrika moderna.

L-għażla ta 'transformer mhijiex biss kwistjoni ta' tqabbil tal-vultaġġ. L-għażla korretta tiddependi fuq it-tagħbija elettrika, l-ambjent operattiv, l-għanijiet ta 'effiċjenza, ir-rekwiżiti tas-sikurezza, u l-ħtiġijiet tal-kapaċità futura.

Lista ta' kontroll ta' għażla utli tinkludi:

Vultaġġ tad-dħul u tal-ħruġ:Ikkonferma l-livelli tal-vultaġġ primarju u sekondarju meħtieġa.

Klassifikazzjoni tal-qawwa:Qabbel il-kapaċità tat-transformer mat-tagħbija mistennija, inkluż it-tkabbir futur.

Frekwenza:Tiżgura kompatibilità mal-frekwenza tas-sistema tal-enerġija.

Karatteristiċi tat-tagħbija:Ikkunsidra muturi, armoniċi, kurrent inrush, u tagħbijiet varjabbli.

Ambjent ta 'installazzjoni:Kont għall-kundizzjonijiet ta 'ġewwa, barra, temperatura, umdità, trab u ventilazzjoni.

Metodu tat-tkessiħ:Agħżel it-tkessiħ xieraq għat-tagħbija u l-post.

Rekwiżiti ta' effiċjenza:Evalwa kemm telf mingħajr tagħbija kif ukoll telf ta 'tagħbija.

Sigurtà u konformità:Segwi l-kodiċijiet, l-istandards u l-prattiki ta’ protezzjoni tal-elettriku applikabbli.

Aċċess għall-manutenzjoni:Kun żgur li l-ispezzjoni u s-servizz jistgħu jsiru mingħajr periklu.

Għal applikazzjonijiet akbar jew kritiċi għall-missjoni, l-għażla tat-transformer għandha tinvolvi professjonisti tal-elettriku kwalifikati. L-ispiża ta 'daqs mhux korrett jew installazzjoni fqira tista' tkun ħafna ogħla mill-ispiża ta 'ppjanar bir-reqqa.

L-aħjar mod biex tifhem it-trasformaturi u l-qawwa huwa li tarahom bħala parti minn sistema kompluta. Transformer jista 'jpoġġi f'post wieħed, iżda l-prestazzjoni tiegħu taffettwa provvista upstream, tagħmir downstream, telf ta' enerġija, ġestjoni tas-sħana, u affidabilità fit-tul.

Transformers effiċjenti jnaqqsu l-iskart, iżda jappoġġjaw ukoll ippjanar aħjar. Telf aktar baxx jista 'jfisser inqas sħana, ġestjoni termali aktar faċli, u marġini operattivi mtejba. F'faċilitajiet b'ħafna transformers, dawn il-benefiċċji jistgħu jammontaw mal-infrastruttura elettrika kollha.

Is-sistemi tal-enerġija qed isiru aktar dinamiċi hekk kif il-ġenerazzjoni rinnovabbli, ir-riżorsi tal-enerġija mqassma, il-vetturi elettriċi u l-kontrolli diġitali jsiru aktar komuni. Dan jagħmel il-ġestjoni tal-vultaġġ u l-konverżjoni effiċjenti tal-enerġija saħansitra aktar importanti. It-trasformaturi jibqgħu ċentrali għal dak il-futur għaliex jipprovdu mod ippruvat u skalabbli biex jadattaw l-elettriku għall-ħtiġijiet ta 'kull stadju tan-netwerk.
