Transformer Immontat fuq Pad: Tipi, Specs, u Gwida tal-Għażla

Pad-Transformer Immuntat: Ħarsa ġenerali, Tipi, Speċifikazzjonijiet, u Gwida tal-Għażla

Jekk qatt drajt f'xi lokal aktar ġdid jew għaddejt minn bini kummerċjali u sibt kaxxa tal-metall ħadra bilqiegħda fuq ċangatura tal-konkos-prosit, għamilt għajnejk fuqtransformer immuntat fuq kuxxinett. Huma qed kullimkien ladarba tibda tinnotahom, u onestament, huma tip ta 'big deal fid-distribuzzjoni moderna tal-enerġija.

Allura x'inhu l-ftehim ma 'dawn l-affarijiet? Bażikament, huma l-art-kuġini ta' dawk it-trasformaturi ċilindriċi li tara staġnati fuq arbli ta' utilità. Minflok ma jiddendlu fl-arja, joqogħdu sew fuq kuxxinett tal-konkrit ġewwa kabinett imsakkar u reżistenti għat-temp. Ix-xogħol kollu tagħhom huwa li jieħdu l-elettriku ta' vultaġġ medju-mill-grilja u jwaqqsuh għal vultaġġ li d-djar, in-negozji, u l-fabbriki jistgħu fil-fatt jużaw.

Għall-utilitajiet, il-kuntratturi, u s-sidien tal-faċilitajiet, li tagħżel it-tajba mhix eżattament mixja fil-park. Għandek klassifikazzjonijiet ta 'vultaġġ, kapaċitajiet kVA, konfigurazzjonijiet ta' għalf, skemi ta 'protezzjoni, uġigħ ta' ras ta 'installazzjoni, u munzell ta' standards biex jittrattaw. Mess it up, u int titlob għall-inkwiet fil-linja.

Aħseb fiha bħala l-pitkal bejn in-netwerk tad-distribuzzjoni tal-utilità u s-sistema elettrika tal-bini tiegħek. L-enerġija tidħol minn kejbils taħt l-art b'vultaġġ medju, it-transformer jagħmel il-maġija ta 'induzzjoni elettromanjetika tiegħu, u l-enerġija toħroġ b'vultaġġ aktar baxx sabiħ u sikur.

Ħafna minn dawn l-unitajiet huma mimlija bil-likwidu-normalmentżejt mineralijewfluwidu ester bijodegradabbli-li jieħu ħsieb kemm id-dmirijiet ta' tkessiħ kif ukoll ta' insulazzjoni. It-tank u l-kabinett huma mibnija biex tidħaq bix-xita, is-silġ, is-sħana tixwit, u l-ħotob okkażjonali minn trakk tal-pajsaġġ, filwaqt li jżommu s-swaba 'kurjużi 'l bogħod minn xi ħaġa perikoluża.

Għalfejn tidfen kollox flok torbot fuq l-arbli? Hawn il-verżjoni qasira:

 L-ebda arbli ikrah u wajers li jħassru l-veduta

 Inqas vulnerabbli għall-maltempati u l-fergħat li jaqgħu

 Aktar sikur għan-nies li jimxu madwarhom

 Aktar libertà biex tpoġġihom fejn għandek bżonn

 Jaħdem perfettament ma 'netwerks moderni taħt l-art

Kważi kullimkien id-distribuzzjoni tal-enerġija taħt l-art tagħmel sens.

Residenzjali uXogħol ta' Utilità

L-utilitajiet ipoġġu dawn f'suddiviżjonijiet ġodda, kumplessi ta 'appartamenti, u żviluppi tad-djar il-ħin kollu. Huma l-waqfa finali bejn il-linji ta' vultaġġ medju-u l-konnessjoni tas-servizz għal kull dar jew unità.

Bini Kummerċjali u Kampus

Parks ta' uffiċċji, ċentri tax-xiri, sptarijiet, universitajiet-kull fejn ma tridx li l-infrastruttura tal-enerġija tħaffef il-pajsaġġ. Kampus kbar kultant jinstallaw unitajiet multipli u għalhekk jekk wieħed jinżel, il-bqija jżommu l-affarijiet għaddejjin.

Faċilitajiet Industrijali

Fabbriki, minjieri, impjanti tal-ipproċessar-dawn normalment jeħtieġu unitajiet aktar b'saħħithomprotezzjoni u monitoraġġ aktar robusti. Tagħbijiet tqal jitolbu tagħmir heavy-duty-.

Ċentri tad-Datau Infrastruttura Kritika

L-affidabbiltà mhix importanti biss hawn-huwa kollox. Dawn il-faċilitajiet imorru għal transformers ta'-effiċjenza għolja b'filtrazzjoni armonika, redundancy, u monitoraġġ f'-ħin reali mibnija fihom. U dejjem qed jaħsbu dwar espansjoni futura.

Enerġija Rinnovabbliu EV Charging

Irziezet solari, sistemi ta 'ħażna ta' batteriji, u stazzjonijiet tal-iċċarġjar tal-EV kollha jiddependu fuqhomtransformers immuntati fuq kuxxinettbiex jgħaqqdu sorsi ta' enerġija distribwita mal-grid.

Il-fiżika mhix eżattament xjenza rokit-hija l-istess induzzjoni elettromanjetika li ilha tagħmel ix-xogħol għal aktar minn mitt sena. Il-kurrent AC jolqot l-istralċ primarju, joħloq kamp manjetiku, dak il-kamp jinduċi vultaġġ fl-istralċ sekondarju, u eżatt hekk, ikollok vultaġġ trasformat.

Hawn dak li qed jgħix ġewwa l-kabinett:

Ħafna unitajiet jużawONANtkessiħ-Żejt Naturali, Arja Naturali. Traduzzjoni: iż-żejt jiċċirkola waħdu, u s-sħana taħrab mill-ħitan tat-tank. Sempliċi, affidabbli, l-ebda partijiet li jiċċaqilqu biex jinkisru.

Fażi-Single vs. Tliet-Fażi

Dan huwa pjuttost sempliċi.Fażi waħda-unitajiet huma komuni fiżoni residenzjali-disinn aktar sempliċi, kapaċità aktar baxxa.Tliet-fażijietunitajiet jidhru fikummerċjaliusettings industrijalifejn l-enerġija bbilanċjata bi tliet fażijiet ma tkunx-negozjabbli.

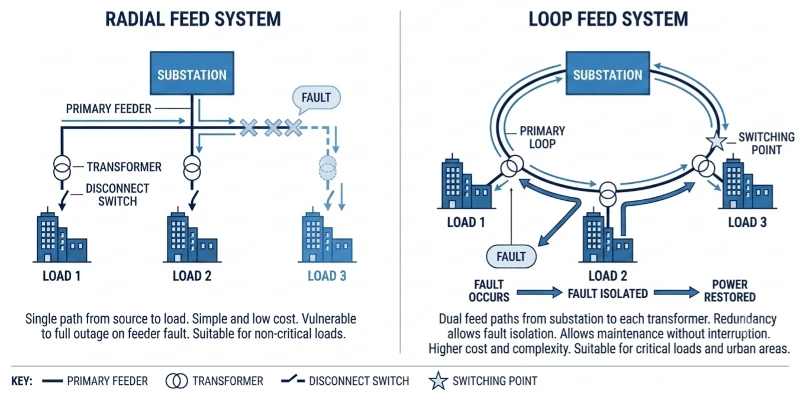

Radjali Feed vs Loop Feed

Dan huwa dwar kif l-enerġija tasal għat-transformer.

Għalf radjali- Is-setgħa ġejja minndirezzjoni waħda biss. Orħos u aktar sempliċi, imma jekk dak is-sors wieħed craps out, int fid-dlam. Multa għal ħwejjeġ standard fejn il-perijodi ta' waqfien mhuwiex it-tmiem tad-dinja.

Qafas ta' Ħruġ- It-transformer joqgħod fihlinja, sabiex il-qawwa tista 'tiġi minn kull direzzjoni. Jekk triq waħda tfalli, l-oħra żżomm l-affarijiet humming. Jiswa aktar, iżda jiswa kull ċenteżmu għalihsptarijiet, ċentri tad-data, u oħrajnoperazzjonijiet kritiċi.

Mejta-Quddiem vs Ħaj-Quddiem

Mejta-faċċata- L-ebda partijiet enerġizzati esposti fuq in-naħa tat-tħaddim. Kollox huwa magħluq u iżolat. Mod aktar sigur għall-operaturi, u huwa dak li jridu ħafna mill-utilitajiet f'dawn il-jiem.

Live-quddiem- Xi komponenti enerġizzati huma esposti. Xorta ssibhom f'installazzjonijiet anzjani, iżda l-quddiem-mejta huwa r-rebbieħ ċar għal proġetti ġodda.

Hawn ħarsa malajr lejn l-ispeċifikazzjonijiet tipiċi. In-numri attwali jiddependu fuq ir-rekwiżiti tal-utilità u tal-proġett, għalhekk ma tieħux dawn bħala Evanġelju.

Tista 'tqarraq dawn l-affarijiet b'kull xorta ta' goodies jekk il-proġett tiegħek jitlobha.

Tagħmir ta' protezzjoni:

Bay-o-fjusijiet nett

Fjusijiet li jillimitaw il-{0}kurrent

ELSP (protetturi tas-surge tal-break tal-minkeb)

Swiċċijiet tal-loadbreak

Swiċċijiet ta' iżolament

Arresters tal-fwar

Dan l-għalf kollu jżomm it-transformer sikur minn tagħbija żejda, short circuits, u spikes tal-vultaġġ.

Aġġeġġi tal-monitoraġġ:

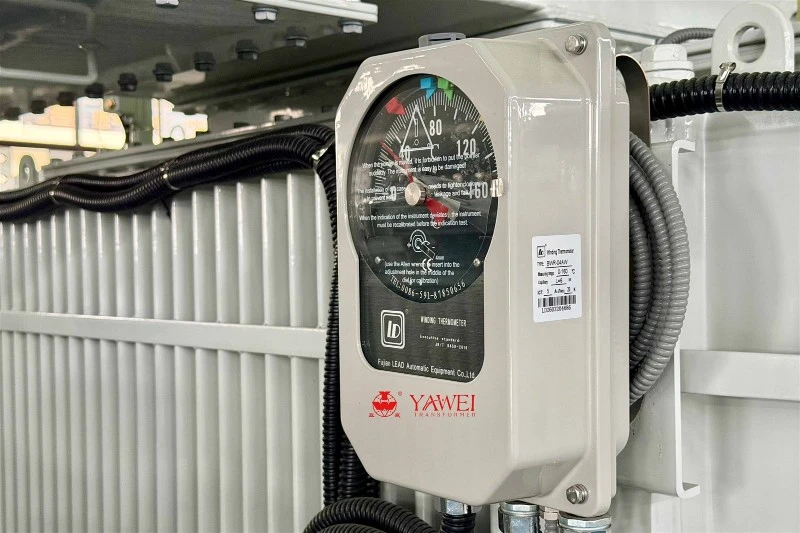

Gauges tat-temperatura taż-żejt

Indikaturi tal-livell tal-likwidu

Gauges tal-pressjoni/vakwu

Indikaturi tal-ħsarat

Sistemi ta' monitoraġġ mill-bogħod

Interfaces tal-komunikazzjoni SCADA

Għal applikazzjonijiet kritiċi, li tkun taf x'inhu għaddej ġewwa t-transformer f'ħin reali hija ħaġa kbira.

Protezzjoni kontra l-korrużjoni:

Tankijiet tal-istainless steel

Kisjiet reżistenti għall-korrużjoni{0}

Protezzjoni ta' grad tal-baħar

Jekk int ħdejn il-kosta jew f'ambjent ħarxa, dawn jistgħu jiffrankaw dinja ta 'uġigħ aktar tard.

Transformers tajbin jilħqu standards rikonoxxuti. Il-kbar:

Qabel il-vapuri tat-transformer, il-manifatturi jmexxuh permezz ta 'testijiet ta' rutina:

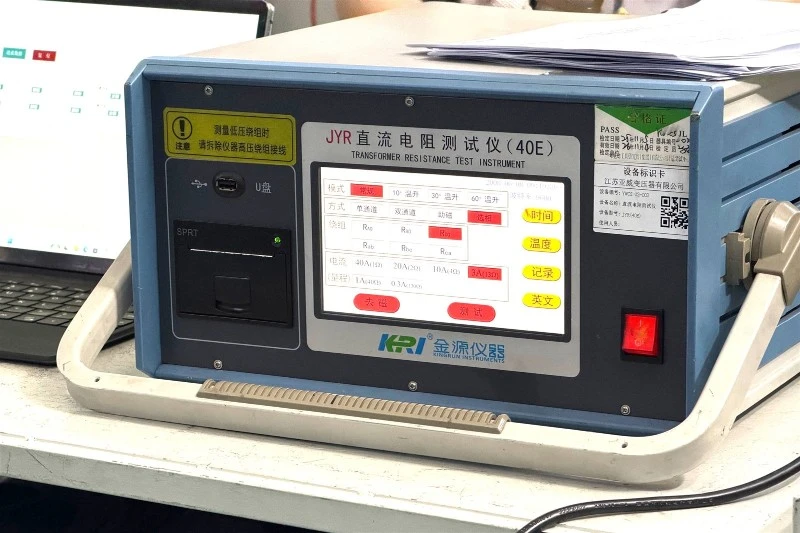

 Reżistenza għall-istralċ

 Ittestjar tal-proporzjon

 Reżistenza għall-insulazzjoni

 Ebda-kejl ta' tagħbija u telf ta' tagħbija

 Ittestjar tal-impedenza

 Ittestjar dielettriku

Normalment ikollokrapporti tat-test tal-fabbrikabħala parti mill-burokrazija.

L-installazzjoni ta' waħda minn dawn mhix kirurġija tal-moħħ, iżda hemm xi wħud li ma-negoċjabbli.

Il-kuxxinett tal-konkrit- Għandu jkun iddisinjat kif suppost. Il-kodiċijiet lokali, ir-rekwiżiti tal-utilità, u d-dimensjonijiet tat-tagħmir kollha jiddaħħlu fil-ġwienaħ.

Approvazzjonijiet- Għandek bżonn biżżejjed spazju tax-xogħol madwar l-unità għat-tħaddim u l-manutenzjoni. Trust me, inti ma tridx tiskopri li int qasir spazju wara kollox f'postu.

L-ert u t-twaħħil- Il-tank, tarki tal-kejbil, usistema ta' ertjarkollha jeħtieġ li jkunu mwaħħla sew. Kodiċijiet elettriċi huma pjuttost speċifiċi dwar dan l-għalf.

Konnessjonijiet tal-kejbil- Is-sistemi taħt l-art tipikament jużaw konnetturi separabbli, konnetturi tal-minkeb, u bushings primarji/sekondarji. Ikseb dawn id-dritt l-ewwel darba.

Ambjent- Aħseb dwar ir-riskju ta' għargħar, il-korrużjoni kostali, it-temperatura ambjentali, l-aċċessibbiltà, u jekk xi ħadd jistax aċċidentalment jerġa' lura fih bi trakk.

Dejjem segwi r-rekwiżiti NEC, il-kodiċijiet lokali, u l-istandards ta 'utilità. Ebda shortcuts-serjament.

Tagħżel it-tajjebtransformer immuntat fuq kuxxinettmhix biss dwar li taqbad xi ħaġa bil-kVA dritt fuq l-ixkaffa. Hawn approċċ sensibbli:

1. Ara t-tagħbija tiegħek

Ħares lejn it-tagħbija konnessa, it-tagħbija tad-domanda, ir-rekwiżiti tal-bidu tal-mutur, l-espansjoni futura, il-fattur tal-qawwa. Oversize u qed taħli l-flus. Daqs inqas u jkollok sħana żejda u falliment prematur fuq idejk.

2. Irdoppja-iċċekkja l-vultaġġi

Kun żgur li l-vultaġġi primarji u sekondarji jaqblu ma 'dak li qed taħdem miegħu. U tinsiex dwar il-frekwenza u l-arranġament tal-ert.

3. Agħżel l-iskema ta 'protezzjoni

Dan jaffettwa l-għażla tal-fjus, il-konfigurazzjoni tal-iswiċċ, il-koordinazzjoni tal-kurrent tal-ħsara, u l-protezzjoni kontra t-tlugħ. Ġib lil xi ħadd li jaf l-istudji tal-koordinazzjoni biex jiżen.

4. Aħseb dwar restrizzjonijiet fiżiċi

Dimensjonijiet, piż, postijiet tad-dħul tal-kejbil, spazju disponibbli, aċċess għall-manutenzjoni-dan kollu huwa importanti aktar milli taħseb.

Qabel ma tibda titlob kwotazzjonijiet, agħmel din l-informazzjoni lesta:

Għandek bżonn għajnuna biex tissortja minn dan kollu? Ibgħat id-dijagramma ta'-linja waħda tiegħek, id-dettalji tat-tagħbija, u r-rekwiżiti tal-proġett u aħna nwassluk rakkomandazzjoni u kwotazzjoni.

X'inhi d-differenza bejn transformer immuntat fuq kuxxinett-u immuntat fuq l-arblu-?

Pad-immuntat ipoġġi fuq l-art f'kabinett imsakkar għal distribuzzjoni taħt l-art. Arblu-imwaħħal ma' arbli ta' utilità għal sistemi ta' overhead. Pad-immuntat jidher aħjar u jimmaniġġja t-temp b'mod aktar grazzjuż, iżda jieħu aktar proprjetà immobbli.

Xi jfisser quddiem-mejjet?

Dan ifisser li l-ebda partijiet enerġizzati ma huma esposti waqt it-tħaddim normali. Aktar sigur għal kull min hu involut.

Liema daqsijiet kVA huma disponibbli?

Minn unitajiet residenzjali żgħar madwar 25 kVA sa unitajiet massivi ta' tliet fażijiet ta' aktar minn 5000 kVA. Kollox jiddependi fuq dak li qed tħaddem.

Kemm iddum biex tikseb waħda?

Il-ħin taċ-ċomb jiddependi fuq il-klassifikazzjoni, il-klassi tal-vultaġġ, l-aċċessorji, id-disponibbiltà tal-materjal, u l-iskeda tal-manifattur. Unitajiet standard jibagħtu aktar malajr. Unitajiet personalizzati mibnija għal specs ta 'utilità jieħdu aktar żmien.

X'informazzjoni għandi bżonn għal kwotazzjoni?

Kapaċità (kVA), vultaġġi primarji u sekondarji, fażi, konfigurazzjoni tal-għalf, rekwiżiti ta 'protezzjoni, standards applikabbli, post tal-kunsinna, u skeda ta' żmien.

Jistgħu l-manifatturi jibnu għal specs ta 'utilità?

Inti imħatri-biċċa l-kbira jistgħu jiddisinjaw u jibnu skont speċifikazzjonijiet tal-utilità, standards IEEE, u rekwiżiti speċifiċi tal-proġett-.

Lest biex tikseb Kwotazzjoni?

Picking-dritttransformer immuntat fuq kuxxinettjagħmel differenza reali f'kemm is-sistema ta' distribuzzjoni taħt l-art tiegħek tirriżulta affidabbli u effiċjenti. Kemm jekk għandek bżonn ta' unità residenzjali ta'-fażi waħda, ta' transformer industrijali ta' tliet-fażijiet, jew ta' transformer ta' loop feed personalizzat għal proġett kbir, li tikseb input espert minn qabel tiffranka uġigħ ta' ras fit-triq.

Ikseb ir-rekwiżiti tal-proġett tiegħek-l-ispeċjalisti tat-transformer tagħna jistgħu jipprovdu kwotazzjonijiet, tpinġijiet tekniċi, ispeċifikazzjonijiet tal-prodott, rapporti tat-test, u skedi ta' kunsinna. Ejjew ngħinuk issib it-tajjeb għall-applikazzjoni tiegħek.
